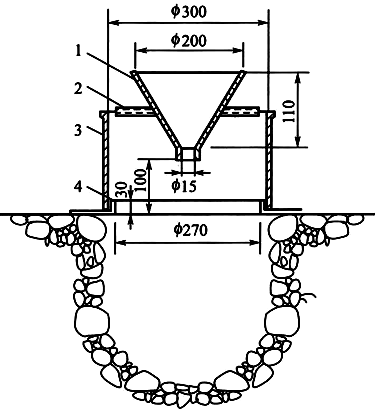

41．2 灌砂法 41．2．1 本试验所用的仪器设备应符合下列规定： 1 灌砂法密度试验仪(图41．2．1)：包括漏斗、漏斗架、防风筒、套环、附有3个固定器； 图41．2．1 灌砂法密度试验仪(单位：mm) 1-漏斗；2-漏斗架；3-防风筒；4-套环 2 台秤：称量10kg，分度值5g；称量50kg，分度值10g； 3 量砂：粒径0．25mm～0．50mm的干燥清洁标准砂10kg～40kg； 4 其他：有盖的量砂容器、直尺、铲土工具。 41．2．2 用套环的灌砂法试验应按下列步骤进行： 1 选定具有代表性的一块面积约40cm×40cm的场地并将地面铲平。检查填土压实密度时，应将表面未压实土层清除掉，并将压实土层铲去一部分，其深度视需要而定，使试坑底能达到规定的深度。 2 称盛量砂的容器加量砂质量。按图41．2．1所示，将仪器放在整平的地面上，用固定器将套环固定。开漏斗阀，将量砂经漏斗灌入套环内，待套环灌满后，拿掉漏斗、漏斗架及防风筒，无风可不用防风筒，用直尺刮平套环上砂面，使与套环边缘齐平。将刮下的量砂细心倒回量砂容器，不得丢失。称量砂容器加第1次剩余量砂质量。 3 将套环内的量砂取出，称量，倒回量砂容器内。环内量砂允许有少部分仍留在环内。 4 在套环内挖试坑，其尺寸应符合表41．2．2的规定。挖坑时要特别小心，将已松动的试样全部取出。放入盛试样的容器内，将盖盖好，称容器加试样质量，并取代表性试样，测定含水率。 表41．2．2 试坑尺寸与相应的最大粒径(mm) 5 在套环上重新装上防风筒、漏斗架及漏斗。将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满套环。 6 取掉漏斗、漏斗架及防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。刮下的量砂全部倒回量砂容器内，不得丢失。称量砂容器加第二次剩余量砂质量。 41．2．3 不用套环的灌砂法试验应按下列步骤进行： 1 应按本标准第41．2．2条第1款的规定选择试验地点，在刮平的地面上应按本标准表41．2．2的规定挖坑； 2 称盛量砂容器加量砂质量，在试坑上放置防风筒和漏斗，将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满试坑； 3 试坑灌满量砂后，去掉漏斗及防风筒，用直尺刮平量砂表面，使与原地面齐平，将多余的量砂倒回量砂容器，称量砂容器加剩余量砂质量。 41．2．4 计算应符合下列规定。 1 湿密度应按下列公式计算： 1)用套环法： 2)不用套环法： 式中：my1——量砂容器加原有量砂质量(g)； my2——量砂容器加第1次剩余量砂质量(g)； my3——从套环中取出的量砂质量(g)； my4——试样容器加试样质量(包括少量遗留砂质量)(g)； my5——量砂容器加第2次剩余量砂质量(g)； my6——试样容器质量(g)； my7——量砂容器加剩余量砂质量(g)； ρls——往试坑内灌砂时量砂的平均密度(g／cm3)； ρ＇ls——挖试坑前，往套环内灌砂时量砂的平均密度(g／cm3)，计算至0．01g／cm3。 2 干密度应按下式计算： 3 本试验需进行两次平行测定，取其算术平均值。 41．2．5 灌砂法试验的记录格式应符合本标准附录D表D．71、表D．72的规定。
